防爆熱電偶
隔爆熱電偶是一種溫度傳感器，在化學工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀，對系統施行檢測、調節和控制。在化工廠，生產現場常伴有各種易燃、易爆等 化學氣體、蒸汽，如果使用普通的熱電偶非常不安全，極易引起環境氣體爆炸。
產品介紹
防爆熱電偶廣泛應用于各種生產過程中，直接對-40～1600℃范圍內存在碳氫化合物等爆炸的液體、蒸汽和氣體介質以及固體表面溫度進行測量，并與顯示儀表、記錄儀表等 配套使用，形成現場監控系統。
防爆原理：防爆熱電偶利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會(huì )產生火花、電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行測溫。
產品特點
多種防爆形式，防爆性能好；
壓簧式感溫元件，抗振性能好；
測量范圍大；
機械強度高，耐壓性能好；
技術參數
○產品執行標準： IEC584 GB／T16839－1997 IEC1515 JB／T5518－91 Gb3836-2010
○常溫絕緣電阻：裝配熱電偶在環境溫度為15～35℃，相對濕度不大于80%，試驗電壓為500±50VDC，電極與外套管之間的絕緣電阻≥100MΩ·m。對于長度等于或不足1米的熱電偶，其絕緣電阻應不小于100MΩ。
○測量范圍及允許誤差：
| 型號 | 分度號 | 精度等級 | |||
| I級 | Ⅱ級 | ||||
| 允差值 | 測量范圍℃ | 允差值 | 測量范圍℃ | ||
| HR-WRN | K | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
| ±0.004│t│ | 375～1000 | ±0.0075│t│ | 333～1200 | ||
| HR-WRM | N | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
| ±0.004│t│ | 375～1000 | ±0.0075│t│ | 333～1200 | ||
| HR-WRE | E | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
| ±0.004│t│ | 375～800 | ±0.0075│t│ | 333～900 | ||
| HR-WRF | J | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
| ±0.004│t│ | 375～750 | ±0.0075│t│ | 333～750 | ||
| HR-WRC | T | ±1.5℃ | -40～+125 | ±1℃ | -40～+333 |
| ±0.004│t│ | 125～350 | ±0.0075│t│ | 133～350 | ||
| HR-WRP | S | ±1℃ | 0～+1100 | ±2.5℃ | 0～600 |
| ±[1+0.003(t-1100)] | 1100～1600 | ±0.0025│t│ | 600～1600 | ||
○防爆標志：
○電氣設備類別
Ⅰ類——煤礦井下用電氣設備
Ⅱ類——工廠用電氣設備
○防爆等級

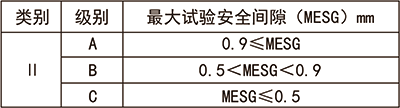

防爆熱電偶的防爆等級按其使用于爆炸性氣體混合物最大安全間隙分為A、B、C三級。
○溫度組別
防爆熱電偶的溫度組別按其外露部分允許最高表面溫度分為T(mén)1～T6。
○防爆證號：GYB12.1457X
○認證機構：NEPSI
○防爆級別
EXdⅡ□T□
ExiaⅡ□T□
○防護等級：IP65

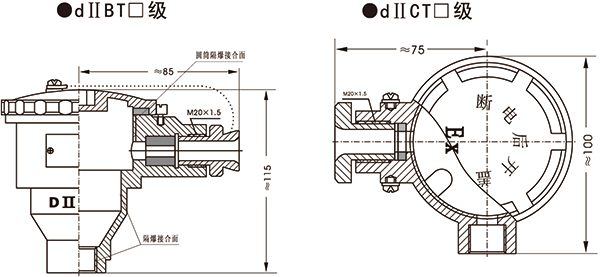

接線盒形式

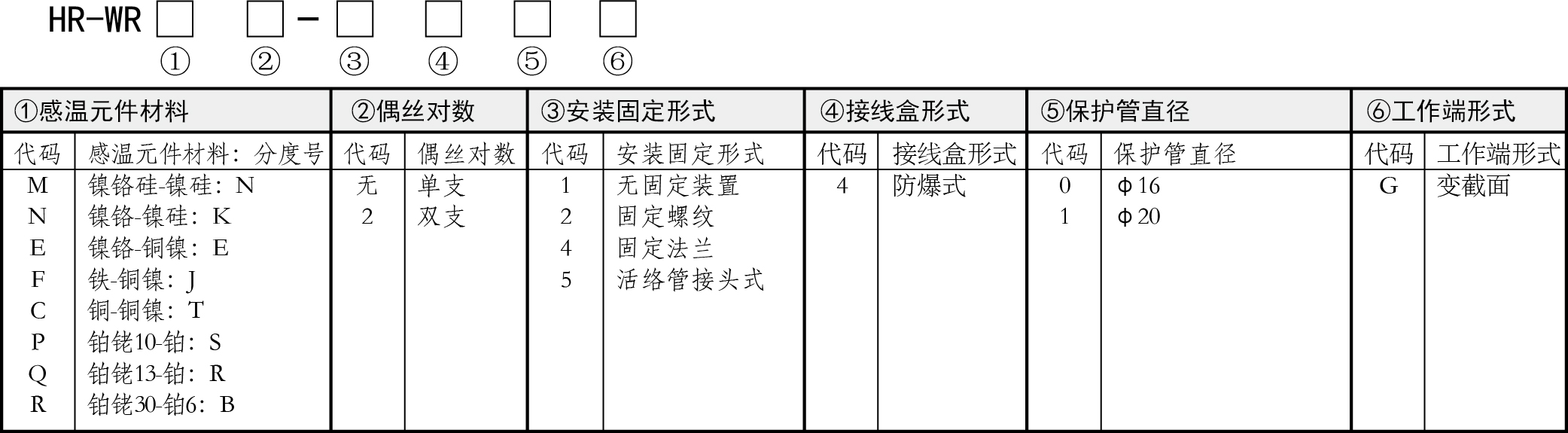

產品選型
典型型號示例：HR-WRN2-240G
注1、選型結束后必須注明精度等級，保護管材質和插入長度。
注2、熱電偶精度等級I級按協議訂貨，未注明一律以Ⅱ級提供；
注3、不注明測量溫度范圍及保護管材質，保護管材質一律以304S提供；特殊材質雙方協商而定。
